豐富的MCR流變儀附件 - 結構分析同步測量

研究目的

流變測量的結果通常用于表征材料的宏觀性能，而通過光學、電學、光譜等方法可以研究材料的微觀結構，如果二者能同步測量，就可以同時獲得材料的宏觀性能與微觀結構信息，從而用微觀結構信息解釋宏觀流變現象，亦可從宏觀現象印證微觀結構。

如何選擇結構分析附件

主要根據需要觀測樣品中的微觀結構尺寸範圍進行選擇（如下圖），根據光的波長範圍，激光、顯微鏡用于觀察微米級結構，X射線、中子用于觀測納米級結構，另外還需要根據樣品的物理特性，如所需溫度範圍、透明度等。

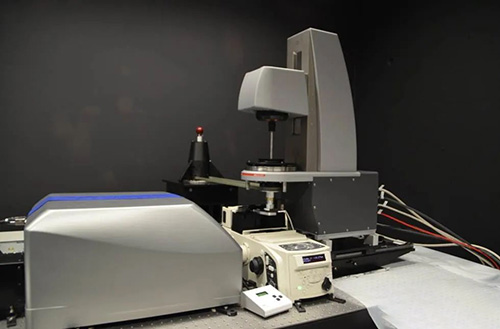

流變-顯微可視模塊

光學顯微可視模塊與流變學方法相結合，通過顯微鏡（可以是白光、偏光或熒光，白光用于觀測結構清晰、透明性好的樣品，偏光用于研究結晶樣品，熒光用于研究結構不清晰、需要熒光指示劑的樣品）觀察剪切力和變形力對樣品微觀結構的影響。

顯微可視模塊由控溫平台、CCD 攝像機、長焦物鏡、可更換的成像管模塊、光源、CCD等組成，觀測範圍在1微米以上。

流變-SALS模塊

流變-小角激光散射測量模塊 (Rheo-SALS)可以用于研究流變測量過程中由剪切引起的微觀結構變化或結晶。同時，MCR 流變儀同步測量流變數據。

在SALS 中，樣品對聚焦在它上面的入射激光産生散射，散射圖可指示出樣品的微結構的信息，根據散射角度和光強對散射圖樣加以合理的計算和分析，可估計粒度分布和取向。

激光波長658 nm

最小散射角~ 1°

最大散射角~ 25°

最小散射矢量~ 0.17 1/μm

最大散射矢量~ 4.17 1/μm

流變 - SAXS/WAXS/SANS/Gi-SAXS/Gi-SANS

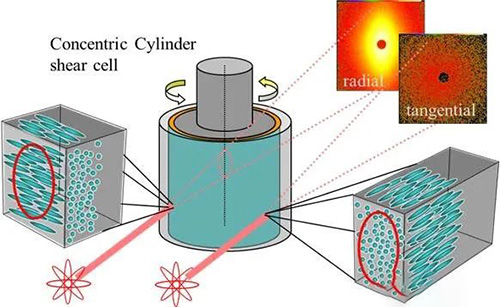

當需要進行納米級結構的分析時，MCR流變儀特有的模塊可以根據需要實現小角X射線散射（SAXS）、廣角X射線散射（WAXS）、小角中子散射（SANS）、掠射式小角X射線散射（Gi-SAXS）、掠射式小角中子散射（Gi-SANS）等與流變進行同步測量的可能（光源和檢測系統由用戶提供），流變測量可使用同軸圓筒、錐平闆、固體扭擺、拉伸等測量系統，以适應不同樣品的需要。

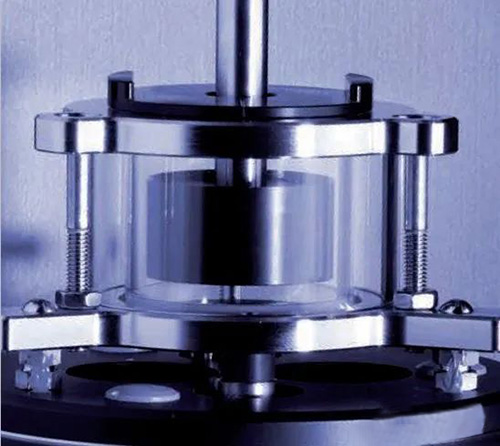

透明同軸圓筒PIV附件

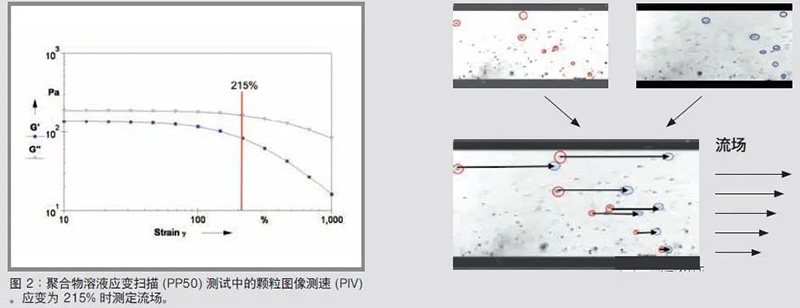

C-LTD 70/PIV 是一款光學透明的同軸圓筒系統，光可從側面或底部照射到樣品上。該系統與流變學技(jì )術相結合，是顆粒圖像測速 (PIV) 應用的理想之選。這兩種方法相結合，可以在流變測試過程中使流場可視化，例如剪切帶、流動不穩定性或啓始流特性。

流變 - 介電流變模塊

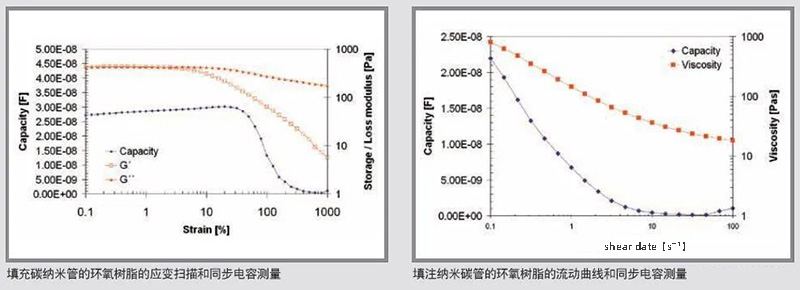

介電流變模塊與 MCR 流變儀配套使用，可以研究機械變形對樣品電導率、電容量和介電常數的影響。此設備可以用于分析流動和變形力對樣品介電譜的影響，以及分析機械分析法無法涉及的材料特性。

DRD 模塊包括一個 LCR 電橋，LCR連接到Peltier或對流溫控平行闆絕緣測量系統。兩個平闆形成一個電容器，DRD 系統的軟件确保能夠靈活進行旋轉和振蕩模式下的測試，并通過觸發脈沖實現 LCR 測定計和流變儀同步。

流變 - 偏光成像模塊

偏光成像主要用于觀察結晶行為，如剪切誘導結晶或由剪切導緻的結晶重排等。

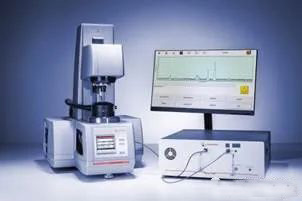

流變 - 拉曼光譜同步測量

拉曼光譜可用于快速分析材料化學結構和物理結構的改變，如交聯反應、結晶過程等，通過此方法可将物理行為特性與化學結構的改變直接聯系起來。

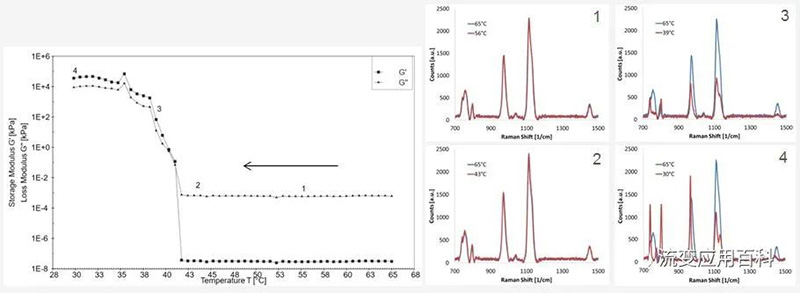

左圖為流變曲線，右圖為拉曼光譜，1、2、3、4圖對應流變曲線上的點
