Bruker布魯克 生物型原子力顯微鏡NanoWizard 4 XP

NanoWizard® 4 XP生物型原子力顯微鏡在一個系統中可提供原子分辨率，高達150行/秒的快速掃描以及100µm大掃描範圍。即使置于倒置光學顯微鏡上，對從單分子到活細胞和組織的樣品進行長期實驗，其具有優異的機械和熱穩定性。

性能

每秒150行掃描速度，100µm掃描範圍

理解生物系統的複雜性： 通過精确控制溫度、pH值和液體/氣體交換觸發事件。觀察對刺激物的反應和樣品的動态變化。

高分辨率

定量成像

生物樣品的結構分析和納米力學表征。精準研究分子機制、生物化學相互作用和細胞力學。

靈活性

與先進光學顯微鏡整合

與FRET、TIRF、FLIM、FCS、epifluorescence、共聚焦激光掃描和STED顯微鏡等技(jì )術同時進行相關的測量。

極緻性能高分辨成像

TAE緩沖液中吸附在10mM MgCl2修飾的雲母上定制的DNA折紙框架。樣品由布魯塞爾自由大學的R. Willaert提供。掃描區域：125nm，高度範圍： 4.4nm，掃描速率：每秒150行

NanoWizard 4 XP生物型原子力顯微鏡系統配備了一系列新功能，包括：

PeakForce Tapping® 技(jì )術，輕松實現成像；

Fast Scanning 快速掃描選項，最高可達每秒150行；

NestedScanner嵌套掃描技(jì )術，實現超高速成像。分辨率和穩定性出衆，可成像垂直方向高達16.5微米的表面結構；

新的Tiling Functionality拼接功能，可自動大樣品區域成像；

 V7軟件，擁有基于工作流程的革命性用戶界面；

DirectOverlay™ 2 軟件，用于與先進的熒光顯微鏡平台，進行完美的數據集成和關聯；

Vortis™ 2 控制器，實現高速信号處理和最低噪音水平。

利用新的Tiling功能對大樣品區域進行自動化分析

Living Vero cells in cell culture medium at 37°C

利用HybridStage™或機動精密樣品台可以直接進入一個大的樣品區，自動地、機動地移動到選定的位置、網格和制圖區域。

從DirectOverlay 2光學校準開始，然後選擇一個區域進行光學拼接，大小可達數毫米。

精确運動的馬達會自動将整個樣品帶入視野，很容易選擇區域和特征進行進一步研究。一次點擊就可以從一個點導航到另一個點，或者利用MultiScan實驗在選定的點上自動進行一系列的測量。

在37°C的PetriDishHeater™中，細胞培養液中的活體Vero細胞圖。630 µm×450 µm區域的5×6相襯圖像的光學拼接。使用PeakForce Tapping對選定區域進行AFM形貌掃描， 100 μm×100μm的掃描（高度範圍5μm）和15 μm×15μm（高度範圍2μm）。反饋校正信号圖像突出了表面膜的特征，特别是在放大的圖像中。微絨毛在細胞中心占主導地位，在細胞邊界有膜褶皺。

與光學顯微鏡完美集成，提供真正的關聯顯微學

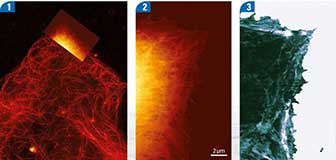

A549活細胞在37℃培養基中STED和AFM成像。[1] 用矽羅丹明标記的微管的STED與AFM形貌圖疊加。[2] 在240pN成像力下的AFM QI形貌圖像（高度範圍3.5μm）。[3] 相應的QI楊氏模量圖像（z範圍100kPa）。

NanoWizard 4 XP具有獨特的針尖掃描技(jì )術和快速成像能力，是利用AFM和超分辨率顯微鏡之間協同作用的理想選擇。

NanoWizard 4 XP兼容多種光學平台，如蔡司（PALM/STORM，SIM）、徕卡（STED）、PicoQuant（STED）、尼康（SIM，STORM）和阿貝羅（STED）的平台。

AFM掃描器的980nm激光允許同時使用光學顯微鏡和聚焦穩定系統，這對長期實驗至關重要，并避免了與熒光或光譜測量的沖突。

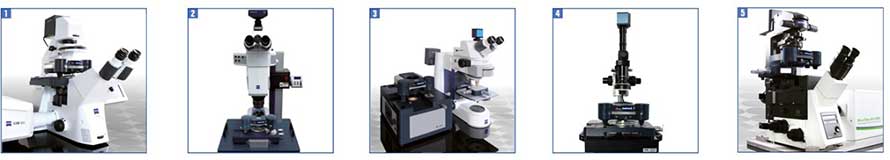

圖片顯示了在帶有Airyscan的Zeiss LSM 880共聚焦顯微鏡上的NanoWizard 4 XP [1]，帶有用于組織或其他大型樣品如器官的直立熒光顯微鏡（UFM）套件[2]，帶有用于高NA光學的BioMAT工作站和Zeiss Axio Imager[3]，帶有TopviewOptics[4]以及在帶有PicoQuant MicroTime 200 STED的奧林巴斯[5]上。

分子、細胞和組織的傑出定量數據

先進的QI™以真實的力曲線為基礎，為從單分子到活細胞的應用提供了令人震驚的速度和分辨率。定量數據可以精确快速地分析力學或生物化學的相互作用，例如結合點的定位，直接疊加熒光标記和分子識别成像的三維形貌。先進的批處理選項包括用于模量拟合的多種模型，并可通過接觸點成像（CPI）揭示零力時的表面形貌。

用CellHesion模塊做單分子力譜測量

圖片顯示了使用CellHesion模塊進行的單細胞力譜測量，Z範圍增加到100微米，顯示了單個A549細胞從纖連蛋白（FN）和牛血清白蛋白（BSA）塗層培養皿中的分離力曲線。請注意，細胞從纖維蛋白上分離的結果是一個非常大的拉動範圍，77 µm。

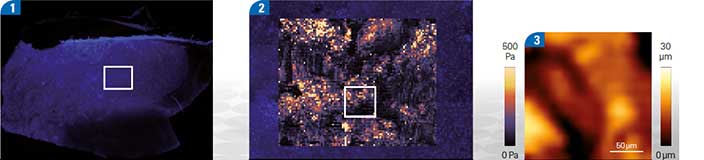

[1]-[2] 用HybridStage繪制非癌性人類子宮頸組織的剛度圖。覆蓋于熒光标記（Hoechst）圖中選中區域的複合楊氏模量圖，尺寸為1000μm×800μm，由5×4單獨區域組成。[3] 右圖給出了圖2中選中的單個區域200μm×200 μm3D形貌圖。樣品由德國萊比錫大學T. Fuhs博士和J.A. Käs教授提供。

主要特點：

具有快速掃描選項，最高可達每秒150行，可用于跟蹤動态過程；

現在已經标配Bruker獨有的PeakForce Tapping技(jì )術；

大掃描範圍，100 × 100 × 15 µm3，且在倒置顯微鏡上具有原子晶格分辨率；

全新的基于工作流程的用戶界面，符合人體工程學設計，易于操作；

新增Tiling拼接功能，可與HybridStage一起自動映射大樣品區域；

增強的DirectOverlay 2模式用于精準與顯微鏡關聯；

全新的Vortis 2控制器，具有高速低噪音DAC和尖端的位置傳感器讀取技(jì )術；

高的靈活性和可升級性，擁有廣泛的模式和配件。

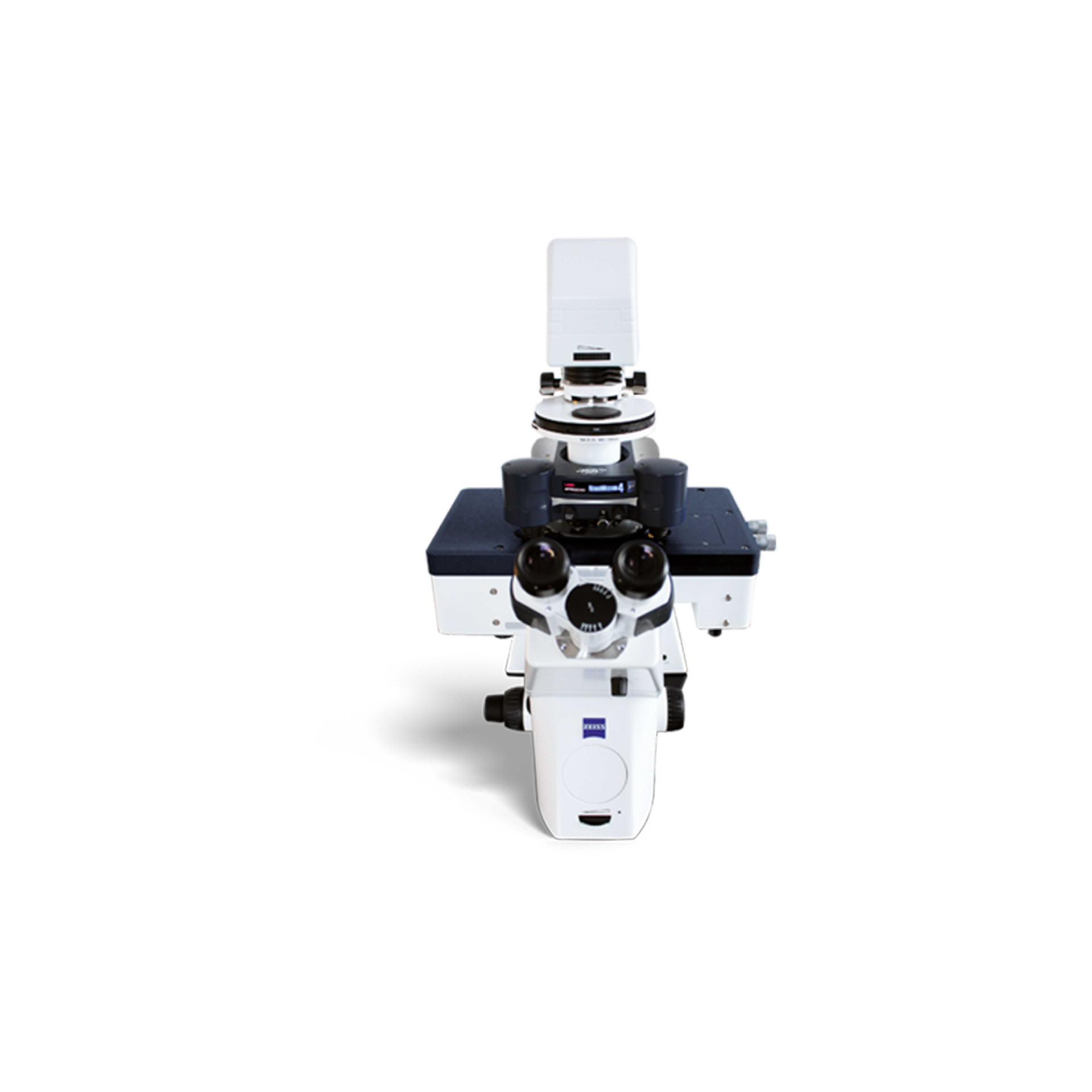

在Zeiss Axio Observer上的NanoWizard 4 XP生物型原子力顯微鏡，具有新的用戶界面和平闆電腦控制

應用：

NanoWizard 4 XP 生物型型原子力顯微鏡數據展示庫

Bruker的生物原子力顯微鏡使得生命科學和生物物理學領域的研究人員能夠在細胞力學和黏附、力學生物學、細胞間和細胞表面相互作用、細胞動力學以及細胞形态學等領域進行深入研究。 我們收集了一些展示這些應用的圖像庫。

緩存液中使用倒置光學顯微鏡上的XY閉環測量，觀察雲母的原子晶格  。

活的成纖維細胞在絲狀僞足形成過程中，細胞骨架肌動蛋白以橫向弧與輻射狀纖維的形式重組（上圖）。 連續拍攝的相位成像（單幅成像時間15秒）允許識别單個的動态事件，如囊泡的形成或者貨物分子的轉移（下圖）。 樣品由柏林洪堡大學的A. Hermann教授提供。

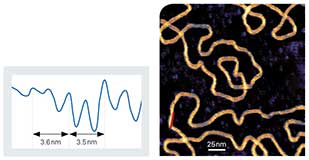

單個DNA分子在雲母表面的液下成像（高度範圍：2.6 nm）。 DNA大溝的形貌特征随處可見，插圖展示了紅線處的界面圖，螺旋重複周期分别為3.5nm與3.6nm。

細菌視紫紅質蛋白膜在緩沖液中的AFM成像，高度範圍600nm。

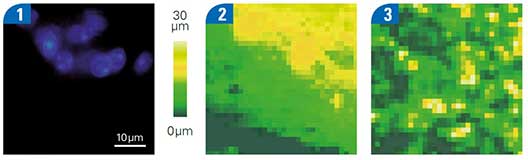

小鼠小腦組織嵌入到4%瓊脂糖中固定。 通過BioMAT工作站将63×DAPI染色的正置熒光顯微鏡成像與AFM力曲線陣列高度圖（高度範圍30 µm）或相關楊氏模量分布（模量範圍5kPa）疊加在一起。 采用全新開發的高度自動補償系統，客服了組織樣本形貌起伏較大的問題。 樣品由德國德累斯頓工業大學的Jochen Guck教授與Elke Ulbricht博士提供。

測量模式：

标準測量模式：

成像模式：

配置PeakForce Tapping模式；

帶有橫向力顯微鏡（LFM）的接觸模式；

具有Phase Imaging™的輕敲模式™；

力學測量：

靜态和動态力譜；

高級力學成像。

可選模式：

快速掃描選項，最高可達每秒150行；

 适用于軟樣品的快速QI（Advanced mode），以獲得量化數據；

機械性質，如黏附，彈性，剛度，變形；

導電和電荷分布成像；

零壓力的CPI（接觸點成像）；

分子識别成像，用于結合位點成像；

帶有Q-control和主動增益控制的高級AC模式，例如FM和PM；

高次諧波成像；

開爾文探針顯微鏡，SCM， MFM和EFM（也請參見QI模式）；

導電AFM（也請參見QI模式）。

STM公司

電學譜模式；

高電壓的壓電響應顯微鏡；

具有溫度控制和光學顯微鏡的電化學；

納米印刷；

納米操作；

納米壓痕；

掃描熱AFM；

來自Cytosurge的FluidFM®解決方案；

ExperimentPlanner用于設計特定的測量工作流程；

RampDesigner™，用于自定義Clamp和Ramp實驗；

遠程實驗控制的ExperimentControl功能；

DirectOverlay 2用于AFM和光學顯微鏡聯用；

CELLHEISNION®，TAO™和HybridStage™模塊提供了額外的XY或Z樣品移動台。

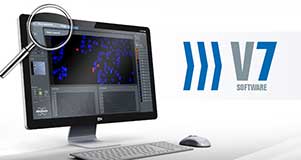

 軟件：新的基于工作流的用戶界面，重新定義用戶友好性

新的V7軟件界面可以指導用戶通過工作流程直觀地設置實驗，即使沒有AFM經驗的用戶也能簡單、自信地進行高質量的數據采集。 每個設置和操作界面作為優化的桌面，一鍵将所有重要信息聚焦。

屏幕上文本幫助顯示；

Aligment和Setup的狀态反饋；

高效的基于任務的實驗選擇；

快速訪問最喜歡和最近使用的實驗設置；

一鍵探針校準；

關鍵數據的即時預覽；

針多用戶平台的用戶管理。
