Bruker布魯克 原子力顯微鏡 NanoWizard ULTRA Speed 2

JPK NanoWizard® ULTRA Speed 2提供卓越的性能和無與倫比的用戶友好性。它可以達到傳統原子力顯微鏡以前無法達到的速度水平，結合了真正的原子級分辨率和最快10幀/秒的掃描速率。它可以與先進光學儀器相結合進行實時、原位實驗。多種多樣的模式和配件使系統高度靈活并可升級。

快速

10幅圖每秒的快速成像

時間依賴，力學誘導的生物樣品納米操作。在單分子水平上研究細胞功能和結構動力學。

高分辨率

活細胞成像

可視化膜蛋白、單個細胞、亞細胞結構、DNA和單個分子。

動态

研究細胞在其天然狀态下的動态過程

實時可視化動态過程、信号事件、細胞間和細胞表面相互作用。表征動态機械性質。

特點：

一個新的基準：真正的原子分辨率和每秒10幀的高速成像

NanoWizard ULTRA Speed 2提供了一系列新功能：

l   NestedScanner技(jì )術可實現高速成像，可對表面結構高達8微米進行出色分辨率和穩定性的成像；

l   PeakForce Tapping®易于成像；

l   新的拼接功能用于自動繪制大樣品區域；

l   V7軟件具有革命性的新工作流程用戶界面；

l   DirectOverlay™ 2軟件可與先進的熒光顯微鏡平台完美集成和數據相關性；

l   Vortis™ 2控制器可實現高速信号處理和最低噪聲水平；

 這些圖像展示了在液體中成像的質粒-DNA主和次凹槽（頂部），以及在液體中以100行/秒的速度記錄和真正的原子級分辨率呈現的方解石晶面（底部）。

以傑出的分辨率和穩定性對上至8微米的表面結構進行高速成像

該系統具有市場上最低噪聲和最高穩定性，可實現真正的原子分辨率。 超低力直接力控制可防止對樣品和探針造成損傷。 通過采用最先進的位置傳感器技(jì )術，該系統提供最高準确性和最大精度。

這段視頻展示的是在液體中對同一條DNA分子，經過400次連續掃描獲得的原子力顯微鏡圖像，體現了低侵入性和穩定性（速率為每秒10幀）的特點。如果使用傳統的原子力顯微鏡（每秒4行掃描），這個實驗需要超過2個小時才能完成。

到目前為止，對于活細胞、高起伏樣本或陡峭表面結構開展高空間和時間分辨率的動态實驗是具有挑戰性的。通過我們新的NestedScanner技(jì )術，使細胞、細菌或樣品表面結構高度上達8微米樣本現在能以最高掃描速度進行檢查。

 以最高分辨率實時觀察樣本動态；

NestedScanner技(jì )術可接觸探測波紋和更高的表面；

 将AFM和光學熒光顯微鏡相結合，進行多參數現場實驗；

 提高生産力，更快地探測更多樣品位置；

視頻展示了通過在掃描時将樣品溫度從33°C升至62°C并返回來觀察生物降解聚酯聚己内酯(PCL)薄膜的熔化和結晶。NestedScanner技(jì )術通過跟蹤PCL膜在整個高度範圍2.5微米内的膨脹和收縮，在整個溫度循環期間可以225μm/s的速度進行高速掃描。

PeakForce Tapping – 輕松成像的黃金标準

Peak Force Tapping技(jì )術使得即使是缺乏經驗的用戶也能夠精确控制探針與樣品的相互作用，并将成像力最小化。對于柔軟和脆弱的生物樣品來說，這是非常重要的。

這種卓越的力控制可獲得最一緻和最清晰的原子力顯微鏡圖像，适用于最廣泛的樣品類型。

采用PeakForce Tapping技(jì )術，隻需幾個點擊就可以獲得清晰的晶體圖像，不需要任何專業知識或探針調節。而過去從未能夠如此容易對一個樣品成像。

該圖像展示了在TAE緩沖液中，對DNA Origami (GATTAAFM, Gattaquant, 德國)在雲母表面上采用Peakforce Tapping技(jì )術的成像結果。

完美的光學集成提供了真正的顯微鏡相關技(jì )術

使用HybridStage增強您的系統，可自動對大型樣品區域（英文large large是不是寫錯了）的形貌與特性進行繪制。 HybridStage™使實驗不受AFM壓電範圍的限制光學圖像的大範圍拼接提供了清晰的視覺概覽，使光學引導實驗的快速設置和直接選擇光學特征進行調查成為可能。

在樣品上導航，通過多次掃描收集一系列感興趣的特征，甚至可以在極大擴展的掃描範圍内描繪力學反應特性。

HybridStage是一種新開發的模塊化壓電式樣品掃描器台，與電動XY樣品移動相結合，可直接探訪您所見到的一切。此高度靈活的解決方案針對您所有的樣品需求。

圖像顯示了PetriDishHeater™ 中37°C細胞培養基中的活體Vero細胞。[1]使用5×6相位對比圖像進行光學拼接，覆蓋630µm×450µm區域。[2]放大區域顯示了多個使用PeakForce Tapping模式的原子力顯微鏡圖像。[3]圖（2）中的區域使用像素差異濾波器處理後的高度圖像 [4]圖（2）中的區域高度圖顯示了微絨毛，z範圍500nm；樣品由柏林洪堡大學A. Herrmann教授提供

全新基于工作流的用戶界面重新定義了用戶友好性

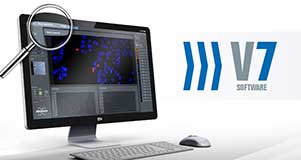

新的V7軟件界面通過工作流程引導用戶直觀設置實驗，并使具有最少AFM經驗的用戶能夠自信操作，輕松産出高質量數據。每個設置和操作階段都作為一個優化的桌面，僅需單擊即可聚焦所有重要信息。

屏幕上的上下文敏感型幫助；

對齊和設置的狀态反饋；

高效的基于任務的實驗選擇；

快速訪問偏好和最近使用的實驗；

一鍵式探頭校準；

關鍵數據的快速概述；

适用于影像設施等多用戶環境的用戶管理。

與先進熒光顯微平台進行完美結合和數據關聯

原子力顯微鏡（AFM）與獲得諾貝爾獎的超分辨率技(jì )術（STED，PALM/STORM）的組合提供了增強的成像能力。

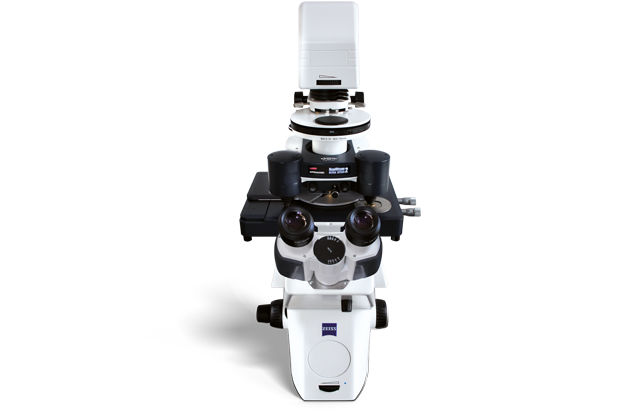

NanoWizard ULTRA Speed 2采用獨特的探針掃描技(jì )術，可以與單分子技(jì )術（如FRET、FCS、FLIM、TIRF等）集成，從而在進行活體細胞或分子動态實驗時提供額外的光學數據。與其他先進的光學技(jì )術（如共聚焦、轉盤式共聚焦和結構光照明技(jì )術）相結合，結合活體細胞成像，使得這個系統成為醫學、生物物理、化學或材料研究等領域應用的完美選擇。

最新增強版的DirectOverlay 2軟件模塊，可以直接關聯原子力顯微鏡和光學數據。我們的校準算法、可視化程序和易用性已被擴展，提供了當今最友好的用戶功能。

這些圖像展示了TAE緩沖液中标記了ATTO-647N的DNA納米标尺在原子力顯微鏡和受激發射損耗顯微鏡關聯實驗中的結果。樣品由德國GATTAQUANT GmbH提供[1]，以及用于突出顯示z環的細胞分裂蛋白（FtsZ）标記的Bacillus subtilis孤立sacculi的相關STED和AFM圖像。樣品由R.K. Tank1,3 · R.D. Turner2,3 · S. Kumar1,3 N. Mullin1,3 · A. Cadby1,3 · S.J. Foster2,3 · J.K. Hobbs1,3提供; 均來自英國謝菲爾德大學1物理與天文學系 · 2分子生物學和生物技(jì )術系 · 3克雷布斯研究所[2]。

靈活性和模塊化——現代研究實驗室必不可少的要求

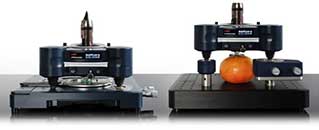

NanoWizard ULTRA Speed 2 with TopViewOptics™ module and Head-up-stage

這個新系統配備的配件和模式比任何其他AFM平台都更多，每種配件和模式都是專門為适合最廣泛的應用而開發的最新的配件，增強易用性。

TopViewOptics™模塊可用于不透明樣品：可用于倒置顯微鏡。

頂部升降平台用于高樣品（高度可達14厘米）。

Vortis 2 – 當今速度最快、最靈活的控制器

全新的高速低噪Vortis 2控制器是一件精密工程的傑作。它比現今任何其他控制器擁有更多的處理和計算能力，樹立了行業标準。該系統配備最新的FPGA技(jì )術和雙核Power PC，可以在最短的時間内處理大量數據。Vortis 2配備了更快、低噪聲的DAC和先進的位置傳感器讀出技(jì )術。該系統提供了大量的反饋模式，配備強大的HV放大器模塊，可用于高速應用，并采用被動散熱技(jì )術，以保持實驗室的低聲學噪音。

關鍵特點：

每秒10幀的高速成像，分辨率極佳；

現在Bruker 的 PeakForce Tapping 獨家技(jì )術已成為标配；

全新基于工作流的革命性用戶界面，符合人機工學、操作便捷；

全新拼接功能，可與HybridStage協同使用，自動化描繪大樣本區域；

與光學顯微鏡實現獨特的集成，通過尖端掃描設計和最新增強的DirectOverlay 2模式，進行最精确的相關顯微鏡分析；

新Vortis 2控制器采用高速低噪聲DAC和尖端的位置傳感器讀出技(jì )術；

最高的靈活性和可升級性，具有多種多樣的模式和附件。

應用：

NanoWizard ULTRA Speed 2 數據展示廊

Bruker的生物原子力顯微鏡使得生命科學和生物物理學研究人員能夠在細胞力學學、細胞黏附、機械生物學、細胞間和細胞表面相互作用、細胞動力學和細胞形态學等領域深入探究。我們收集了一組展示這些應用的圖像庫。

這是一張Celgard ®的地形圖像，掃描尺寸為1um，掃描線速率為23Hz。掃描尺寸為1x1um，Z範圍為100nm。

 菌紫色素（D96N突變體）光循環AFM圖像是在緩沖液中以每秒1幀的速率獲取的。右圖顯示綠光(用綠條表示)實時誘導構象變化觸發質子流方向性。高度範圍為325 pm。樣品由瑞士巴塞爾的P. Bosshart提供。

視頻記錄于37度的細胞培養基中，一個活的KPG7成纖維細胞。這些培養于組織培養皿中的KPG7成纖維細胞是由德國柏林洪堡大學的Roland Schwarzer博士和Andreas Herrmann教授提供。

操作模式：

标準操作模式

成像模式

現在配備PeakForce Tapping功能

 側向力顯微鏡（LFM）的接觸模式

相位成像的輕敲模式™

力學測量

靜态和動态光譜法

高級力圖顯微術

标準操作模式

成像模式

現在配備PeakForce Tapping功能

 側向力顯微鏡（LFM）的接觸模式

相位成像的輕敲模式™

力學測量

靜态和動态光譜法

高級力圖顯微術

下載手冊，了解完整規格

高次諧波成像

開爾文探針顯微鏡和SCM MFM和EFM（請參見QI模式）

導電AFM（請參見QI模式）

掃描隧道顯微鏡（STM）

電學光譜模式

高壓壓電響應顯微鏡

具有溫度控制和光學顯微鏡的電化學

納米制造技(jì )術

納米操作

納米壓痕測試

掃描熱原子力顯微鏡

來自Cytosurge的FluidFM®解決方案

ExperimentPlanner用于設計特定的測量工作流

RampDesigner™用于自定義設計的夾具和拉伸實驗

ExperimentControl功能用于遠程實驗控制

DirectOverlay 2用于組合AFM和光學顯微鏡

可用于CellHesion®，TAO™和HybridStage™模塊的額外XY或Z樣品移動平台
