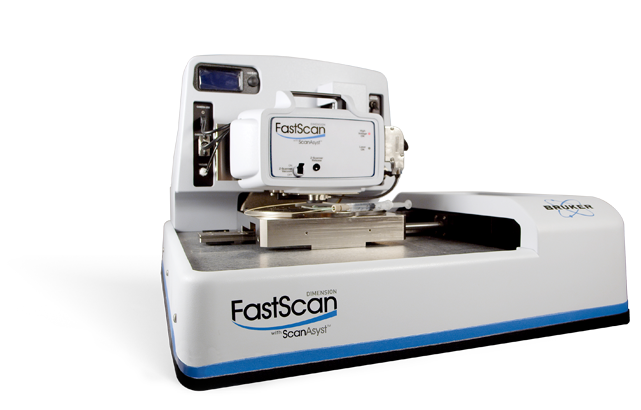

Bruker布魯克 原子力顯微鏡Dimension FastScan Bio

Dimension FastScan Bio 原子力顯微鏡 （AFM） 可實現生物動力學的高分辨率研究，實時樣品觀測的時間分辨率高達每秒 3 幀。更重要的是，它同時使AFM比以往更容易使用。Dimension FastScan Bio AFM 以世界最先進的大樣本 AFM 平台為基礎，增添了專門的生物樣品表征功能，用于對分子間相互作用、膜蛋白、DNA 蛋白相互結合、細胞間信号傳輸和許多其他動态生物學研究，進行高分辨率、活樣觀察。

實時

平移、縮放和掃描

允許研究人員觀察和研究生物分子的工作機制。

簡化

進針和控制

提供簡單而即時的納米級生物成像。

智能進針

算法

為使用商業化或定制探針提供靈活性。

特點：

高分辨率生物動力學

作為生物學研究快速發展的一個分支，在納米級分辨率下的原位高分辨動态研究已成為現實。Dimension FastScan Bio 打破了長期的障礙，能使這類實驗成為常規。這些突破使更多的研究人員能夠觀察和研究生物分子結構和機制。FastScan Bio 的高分辨率和快速掃描為觀察分子、蛋白質、DNA、RNA、活細胞膜和組織以及許多其他動力學研究提供了最佳的生物研究工具。

專為活樣品設計的技(jì )術

FastScan Bio 創新的 AFM 技(jì )術可實現高速掃描和無縫用戶界面，從而即時平移、縮放和連續跟蹤液體環境中的樣品。布魯克全新的探針設計具有獨特的懸臂形狀和塗層，實現了成像速度和軟探針的更進一步的結合。因此該系統提供高時間、空間分辨率研究所需的掃描速度，具有商業 AFM 系統有史以來最簡單的易用性。

簡化進樣和控制，實現即時成像

實時平移、縮放和掃描

特征跟蹤和影片創建工具

帶可控液體交換的微體積液

應用：

FastScan Bio數據庫

在活大腸杆菌細胞上CM15的抗菌活性成像的時間序列。CM15 （10μg/mL） 在t=0s時添加到溶液環境中，每18s記錄一次圖像，分辨率為 1024 x 256 像素。在首次觀察到 CM15 效果後，時間序列中以每隔七張圖像(±7.5 分鍾)的形式顯示。HS-AFM 成像顯示細菌細胞表面的粗糙度或波紋增加，這被認為是CM15 融入外細胞膜的直接結果。在單個細胞上觀察到這些變化的開始發生時間各不相同。

FastScan AFM成像允許在大腸杆菌活細胞的原生外膜上直接觀察納米級有序結構，這些結構與緊密排列的膜孔道蛋白分子相對應。CM15 （20μg/mL）在t=0s時被添加到的溶液中，AFM圖像每 8 秒以 1024 x 256 像素的分辨率記錄一次。當CM15的影響首次被觀測到膜粗糙度增加（上圖所示的相應圖), 每隔+96s 孵育采集AFM圖像的到時間序列中的圖像。過程中伴随出現有序的膜孔道蛋白結構消失，膜膠束化，以及膜表面出現"孔樣"損傷。

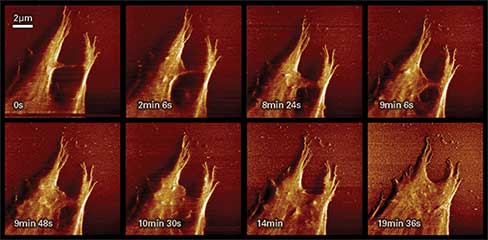

遷移幹細胞前部的AFM圖像序列，顯示兩個擴展闆狀僞足的形成。當細胞向前"爬行"時，細胞膜流到細胞前部，填充在闆狀僞足之間的空間。AFM圖像每 40 秒記錄一次，分辨率為 512 x 128 像素。

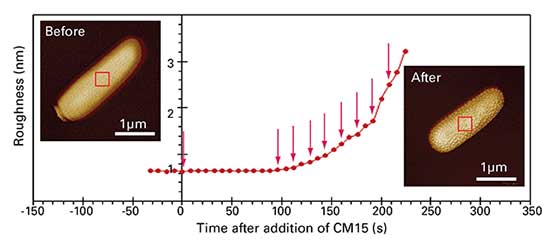

圖中顯示活大腸杆菌細胞膜外表面粗糙度在接觸抗菌肽CM15（20μg/mL）後迅速增加。視頻條中的單個圖像對應的數據點在曲線中用箭頭指示出來。插入相位圖像顯示獲得高分辨率圖像在細胞上的位置（紅框處），并确認觀察到的外膜結構變化發生在整個細胞上，因此不是針尖誘導的。

以每秒0.5幀的速度記錄的DNA高分辨率圖像。Lambda DNA 被吸附在雲母表面，并在水性條件下使用輕敲模式進行成像。插圖顯示了以每秒 3 幀的速度掃描的相同 DNA 鏈。（圖像大小 = 500nm;特征高度 = 1.8nm;Z 标尺 = 4.3nm.）
